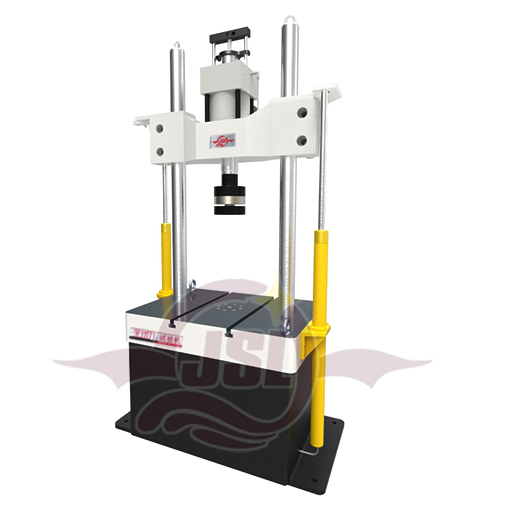

金试力橡胶垫板动静刚度试验机

金试力橡胶垫板动静刚度试验机是应铁路配件试验要求研发设计的一款动静万能试验机。

• 通过试验机对弹性垫层施加垂向荷载，测定和最小荷载下弹性垫层的和最小垂向位移。
• 能在3Hz~5Hz频率下施加至少80kN荷载、静态加载至少100kN荷载，精度等级1级的试验机。
• 加载钢板长度大于被测弹性垫层沿钢轨方向长度、宽度与弹性垫层配用的钢轨轨底宽度相同、厚度40mm的平钢板。

主机采用两立柱框架结构。

移动横梁可上下升降以用于试验空间的调整。移动横梁的升降由升降缸控制。

作动器采用上置式结构，这样工作平台将有相当大的试件安装调节的空间范围。

主机力值：200KN，可满足静态加载不少于100KN和动态加载不少于80KN的试验要求。

主机精度：±0.5%FS

主机频率范围：0.01-10Hz，完全满足试验要求的动态加载3-5HZ。

主机行程：行程150mm，振幅±75mm。

主机试验高度：850mm，有相当大的试验空间高度，满足试验夹具的固定和装配。
