500KN电液伺服动静刚度试验机

500KN电液伺服动静刚度试验机

电液伺服动静刚度试验机主要用于橡胶垫板的静刚度和动刚度试验。配置相应的夹具可进行构件的疲劳性能试验以及静态拉伸，压缩，弯曲试验。

一台主机(含500kN伺服直线作动器)；

一台恒压伺服油源

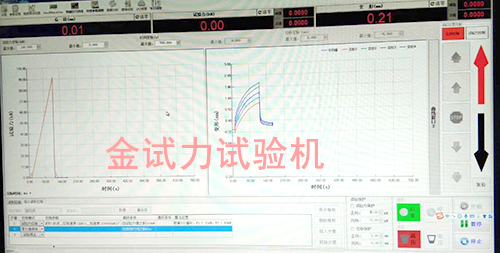

一套全数字伺服控制软件；

品牌电脑（安装试验软件）以及其他标配附件共同组成。

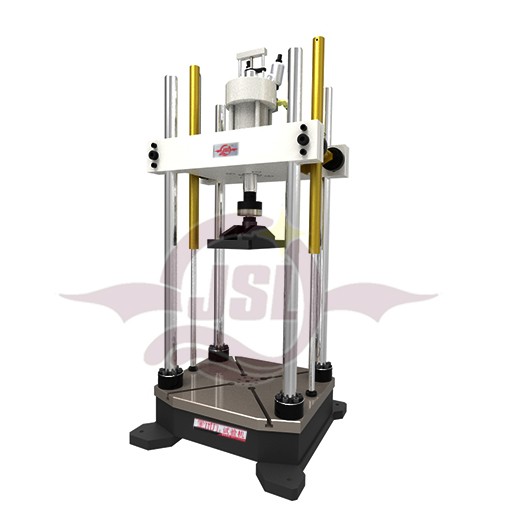

主机为四立柱加横梁底座（立柱表面电镀硬铬）框架式结构，伺服直线作动器上置结构。主机作用是提供试样连接接口，接受程序指令完成试样的加载。其突出特点如下：

1.1主机为四立柱框架式结构，横梁采用液压油缸控制升降、液压缸控制夹紧式结构，使试验调整、操控方便。

1.2伺服直线作动器与工作台刚性连接，内置非接触式位移传感器，外置伺服阀。负荷传感器采用轮辐式试验机专用传感器。

1 静态试验力：±500kN，全程不分档，在2-100%范围内，示值精度±1%。

2 动态试验力：±400kN，幅值波动度不大于±2%FS。

3 作动器振幅：±100mm，示值精度±1%FS。

4 频率范围：0.01—20Hz。

5 控制器类型：单通道，位移和力两路闭环通道。

6 主要试验波形：正弦波、三角波、矩形波、斜波和组合波等。

7 试验空间：最大高度850mm，试验宽度530mm。

8 主机外形：1.1mx1.05mx3.4m。
