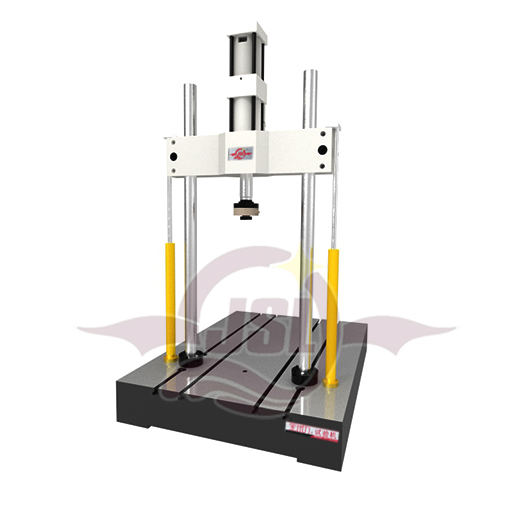

金试力100KN预埋槽道疲劳试验机主要用于电气化铁路接触网隧道内预埋槽道的疲劳寿命、耐久疲劳、往复疲劳、断裂疲劳、悍点疲劳、弯曲疲劳等力学性能测试。
依据标准：TB/T3329电气化铁路接触网隧道内预埋槽道
TB/T2074电气化铁路接触网零部件试验方法
一、预埋槽道试验方法：
1、槽道及T型螺栓应进行静承载试验和疲劳试验，试验结果应符合设计要求；
2、按加载方式3，在3.0倍荷载的作用下槽道经破坏试验后，槽道不产生明显的塑性变形或失效破坏；
3、按加载方式3，在3.25倍荷载的作用下，T型螺栓经从槽道中拉出试验后，T型螺栓不应从槽道中被拉出；
4、槽道及T型螺栓垂直承载力（垂直90）不应小于设计最大工作荷重的3倍，并满足要求。槽道在工作荷载作用下，在最大允许荷载作用的情况下在螺栓固定点，槽道的变形性能力作用方向上的槽道位移对于R1型、L1型、Z1型小于等于0.5mm，对于R2型、L2型小于或等于0.8mm；
5、槽道及T型螺栓剪切承载力（水平0）不应小于设计最大工作荷重的3倍，并满足要求。槽道在工作荷载作用下，在最大允许荷载作用的情况下在螺栓固定点槽道的变形性能力作用方向上的槽道位移对于R1型、L型、Z1型小于等于0.5mm，对于R2型、12型小于或等于0.8m。在槽道受剪向荷载的情况下，还要额外考虑螺栓与连接构件之间的间隙。
6、槽道及T型螺栓应通过疲劳试验，经疲劳试验后的槽道与T型螺栓、槽道与锚杆之间连接的破坏荷重值与规定的最小值相比下降不大于5%。
二、金试力100KN预埋槽道疲劳试验机主要参数
1) 试验力 100kN
2) 力值测量范围 - 1%~100%
3) 力值示值精度 - ±1%
4) 作动器行程 150mm
5) 位移测量范围 0~150mm
6) 位移示值精度 - ±0.5%FS
7) 试验频率 0.01~35hz
8) 试验波形 正弦波、三角波、方波、斜波及组合波形。
9) 试验空间高度范围 300~1000mm 可定制
10) 有效试验宽度 530mm
