高强螺栓试验夹具 楔负载试验夹具 螺母试验芯棒 保证荷载试验夹具
一、概述
高强螺栓试验夹具是根据相关标准GB/T3098.1-2010设计加工制作而成，它通过不同方式的组合，可以进行螺栓楔负载试验和普通拉力试验、螺栓保证最小拉力荷载试验、螺母保证荷载试验。该夹具通过连接拉杆夹持到试验机的钳口内，即可以进行各种拉力试验，普通液压万能试验机不需添加或更改其它装置。
二、主要技术指标：
1、楔负载试验*拉力：696kN（M30-10.9s）
2、螺栓最小拉力荷载试验：583kN（M30-10.9s）
3、螺母保证荷载试验：583kN（M30-10.9）
4、螺栓保证荷载试验：466kN（M30-10.9s）
备注：M30以上的高强螺栓试验夹具需特殊订货。

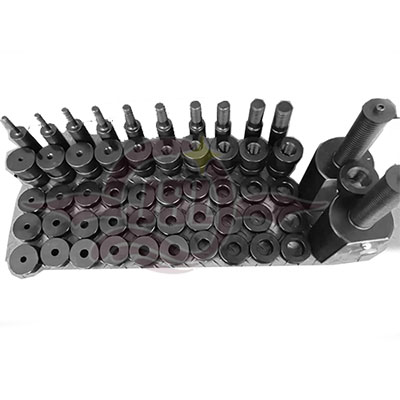

三、夹具配置：
1、夹具体（含拉杆）一对 （共4件）
2、平垫M10M12M14M16M18M20M22M24M27M30各一件 （共10件）
3、带内螺纹的拉力环M10M12M14M16M18M20M22M24M27M30各两件 （ 20件）
4、楔负载块M10M12M14M16M18M20M22M24M27M30各一付 （2件/付，20件）M20以下为10o、6o M22（含M22）以上为4o、6o
5、螺母试验芯棒M10M12M14M16M18M20M22M24M27M30各一件 （共10件）
（另配M33的拉力丝环一件，全套夹具共65件)
