6000KN电焊链连续拉伸拉力试验机整体采用钢板焊接框架结构,单出杆双作用活塞缸施加试验力,锚链专用楔形拉伸模具。
1、主机结构

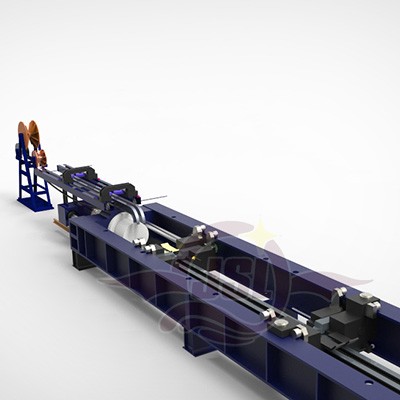

链条拉力试验机主机部分主要由油缸座、油缸活塞、前置微调夹头座、后置移动式夹头座、前夹头导向杆、导向横梁及负荷传感器等部件组成。油缸座、钢板焊接框架、前置微调夹头座和后置移动式夹头座形成受力框架,前夹头座和后夹头座上装有拉伸模具用以夹持试样的两端,根据试验需求自由更换试验拉神模具。单出杆双作用低摩擦活塞缸在液压油的作用下带动前置拉伸夹头运动,从而将试验力施加到试样上。
2、控制、测量、显示系统:
(1)采用液压式试验机专用控制阀快速控制试验力的加载,操作方便;
(2)采用微机伺服阀控制试验力的加载和负荷保持;
(3)负荷传感器测量试验力;
(4)计算机屏幕显示各类试验数据,绘制试验力-时间等曲线,曲线自动数据处理;
(5)具有文件操作及数据存储功能。
(6)打印机打印试验报告;
(7)具有安全保护装置:
(8)当试验力超过试验力的2%-5%时,过载保护,系统卸荷;
(9)当活塞位移达到前后极限位置时,行程保护,油泵电机停机。
6000KN电焊链连续拉伸拉力试验机技术参数:
(1) 试验力:6000kN;
(2)测力范围: 2%-100%Fs (全程不分档) ;
(3)试验力准确度:±1%;
(4)拉伸钳口间距(不含活塞行程):50-4000mm(调整步距500mm);
(5)活塞行程:1000mm;
(6)位移测量范围:1000mm;
(7)位移测量分辨率:0.01mm;
(8)油缸空载速度:200mm/min;
(9)测力方式:高精度负荷传感器测力;
(10)控制试验方式及显示:试验机专用控制控制试验过程,计算机屏幕显示试验力及试验曲线,按试验方法的要求自动处理试验数据;
(11)主机外形尺寸(长*宽*高):约8000x1100x780mm;
(12)可显示多种试验曲线:试验力-位移、试验力-时间、试验力-位移(变形)等
