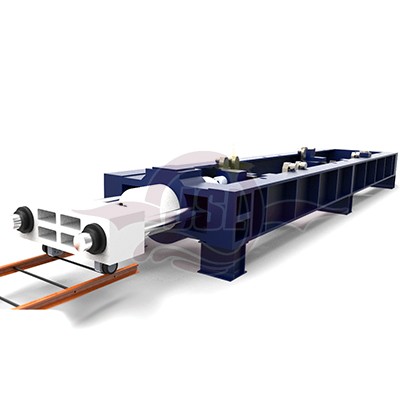

金试力5000kN电液伺服卧式拉力试验机
主机简介：
该卧式拉力试验机采用机架整体钢板焊接框架结构，单出杆双作用活塞缸施加试验力，圆柱销插装试样，负荷传感器测力，根据试样规格长度可有级调整拉伸空间，计算机屏幕控制并显示试验力及试验曲线，按试验方法的要求自动处理试验数据，本机为吊装带类、链类以及绳索类做产品逐个拉伸试验专用设备,用于吊装带类产品的逐个拉伸负荷,破坏等试验,要求操作灵活方便,加载缓慢平稳,机体承载能力强等优点.
1、主机系统
主机部分主要由油缸座、油缸活塞、移动横梁、固定横梁及负荷传感器等部件组成。油缸座、钢板焊接框架、移动横梁和固定横梁形成受力框架，移动横梁和固定横梁上装有拉伸夹具用以夹持试样的两端，单出杆双作用低摩擦活塞缸在液压油的作用下带动移动横梁运动，从而将试验力施加到试样上。固定横梁与受力框架之间采用插销连接，手动调整试验空间。
1、主机说明
1.1. 机架整体采用钢板焊接框架结构，通过前后夹头座、油缸及前横梁组成系统主结构；
1.2.后夹头座采用手动推动方式进行试验空间有级调整；
金试力5000kN电液伺服卧式拉力试验机主要技术指标
|
最大试验力（KN） |
1000、3000、5000、10000 |
|
试验力示值精度 |
±1% |
|
活塞最大行程（mm） |
1000-2000（可定做） |
|
试验力测量范围 |
2-100%FS |
|
位移精度 |
±0.5% |
|
最大拉伸试验空间（不包含活塞行程mm） |
5000-20000 |
|
调整拉伸间距（mm） |
600-1000 |
|
空间调整方式与范围 |
电机推动，插销固定 |
|
加载速度 |
0-100mm/min |
|
空载速度 |
200-300mm/min |
|
控制台与主机相分离，具有安全距离，主机应有安全防护措施。 |
|
|
配置设施应齐全，包括力值校准系统、地脚螺栓，防护网等。 |
|
