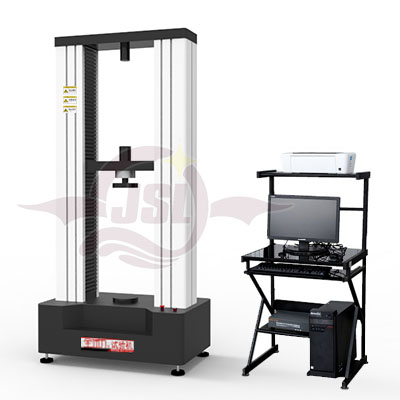

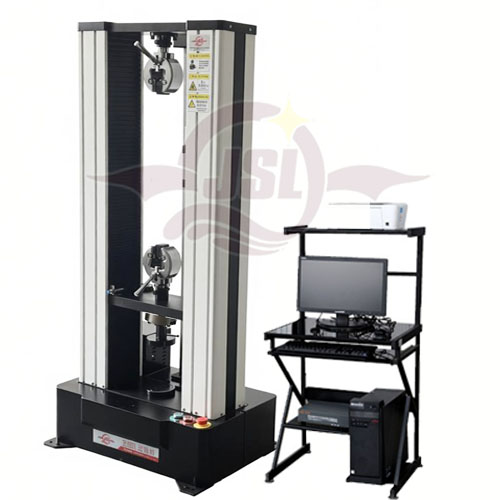

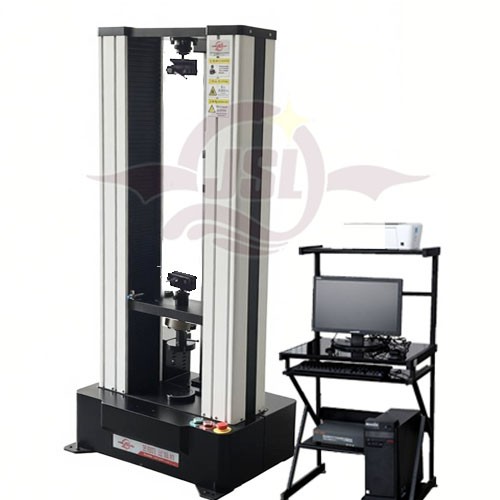

WDW-20KN外墙保温材料拉压试验机
一、主要功能及特点:
1该机采用门式双空间结构;上拉、下压。
2调速系统采用伺服调速系统及交流伺服电机,性能稳定可靠,具有过流、过压、过载等保护装置。调速范围可达0.01~500mm/min。
3传动部分采用圆弧同步齿形带,滚珠丝杠副传动,传动平稳,传动效率高。
4保证试验同心度,很好的消除了不规则试样对传感器的影响。
5保护功能:该机具有软件和机械两种限位保护方式,超过负荷自动停机的比例可动态设定;具有过流、过压、过载等多种保护功能。
6批量试验可实现曲线的分层次显示,曲线自动跟随。
7该软件可实现用户自定义的速度设定,速度的计算机调整。还可实现速度标定,随时调整速度档位和编码。
8监测试验过程:对试验过程中的试验力、位移、曲线等多种参数可实现实时显示。
9结果再现功能:试验操作完成并存盘后,可根据用户需要在以后任意时间打开并对试验数据进行再分析。
10可根据用户需要选择负荷~时间、负荷~位移、位移~时间等曲线来进行试验及数据显示、存储、分析及打印。
11曲线逐点遍历功能:可通过鼠标在曲线上点击力与变形值,以求得每一点的各种参量。
12结果对比功能:可以同时观察多个试验曲线,并可通过多个曲线的叠加、局部放大来实现待分析样品特性的比对。
13特殊附具:除配有标准附具外,也可根据用户需要配备特殊附具(如土工布、铝箔、纸张、塑料橡胶等)。
二、WDW-20KN外墙保温材料拉压试验机主要技术指标:
1.试验力:20kN
2.试验力测量范围:0.4%--100%FS
3.负荷测量精度:±1%
4.试验力分辨力:1/300000
5.速度精度:±1%
6.试验速度:0.01—500mm/min,无级调速
7.变形测量精度:±0.5%
8.拉伸空间:700mm
9.压缩空间:700mm
10.变形速率控制精度: 速率<0.05%fs时为±1.0%设定值内<>
速率≥0.05%FS时为±0.5%设定值内
11.恒力、恒变形、恒位移控制范围: 0.2%~100FS
12.恒力、恒变形、恒位移控制精度:
设定值<10%fs时,设定值的±1.0%以内
设定值≥10%FS时,设定值的±0.1%以内
13夹具形式及种类
8字模拉伸夹具及模具 |
适用于GB/T17371-2008 |
1套 |
胶粘剂夹具 |
适用于保温材料胶粘剂拉伸试验 70×70mm含制模模具 6个 50×50mm 10个 100×100mm 10个 |
各1副 |
聚苯抗拉强度夹具 |
适用于保温材料聚苯板抗拉强度试验 |
1副 |
网格布拉伸夹具 |
适用于网格布的拉伸试验(100mm) |
1副 |
压缩附具(φ100mm) |
适用于保温材料的压缩试验(带调整球头及对齐刻线) |
1副 |
压缩剪切附具 |
适用于保温材料的压缩剪切试验 |
1副 |
抗折附具(常规) |
适用于多种材料的抗折试验 |
1副 |
粘结强度钢板 |
120×100mm |
6块 |
