金试力5000KN电液伺服压剪试验机
一、采集系统
1.垂向系统：
1） 力值采集：薄膜压力传感器测力；
2） 油缸位移采集：拉线式光电编码器自动采集；
3） 试样变形采集：板式抗压：四支光栅式位移传感器自动采集；
盆式承载力：八只光栅式位移传感器自动采集；
2.剪切系统：
1） 力值采集：负荷传感器测力；
2） 油缸位移采集：拉线式光电编码器采集；
3） 试样变形采集：两支光栅式位移传感器自动采集；
3.转角系统：
1） 力值采集：负荷传感器测力；
2） 油缸位移采集：拉线式光电编码器自动采集；
3） 试样变形采集：四支光栅式位移传感器自动采集；

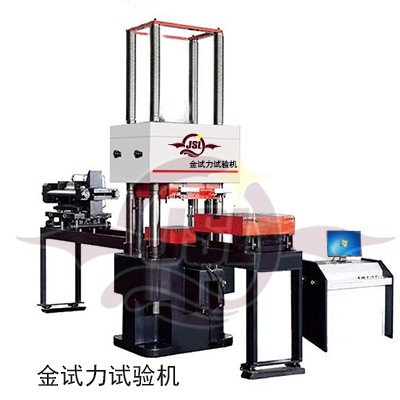

金试力5000KN电液伺服压剪试验机主机采用油缸下置式、四立柱结构，机架刚度强度高，变形小，满足公路、铁路桥梁板式、盆式、球型支座的检测要求，试验空间无级可调，方便不同高度的试验需求。采用多通道闭环协调加载电液伺服控制系统，微机控制协调多级液压加载、连续加荷平稳、多级试验力保持、自动保载、自动采集并储存数据、绘制曲线，自动打印试验报告，计算机适时控制试验进程、显示试验力及试验曲线、操作简单可靠。
二、主要技术参数
1．垂向加载部分
（1） 试验力：5000kN；
（2） 试验力测量范围：2%-100%F.S（100~5000kN）；
（3）试验力测量精度：试验力示值的±1%；
（4） 油缸空载最大位移速度：0-50mm/min；
（5）油缸最大行程：200mm；
（6） 位移测量精度：±1.0%Fs；
（7）变形测量分度值（mm）：0.001(垂向变形)， 0.001(径向变形)；
（8）试验调整空间：0～1000mm；
2.横向剪切部分
（1）试验力：1000kN；
（2）试验力测量范围：2%-100%F.S.（20 kN～1000 kN）；
（3）试验力准确度：≤±1%；
（4）采用单出杆双作用活塞缸，活塞行程200mm；
（5）工作活塞推进速度：0～60mm/min；
（6） 变形测量范围：0～150mm；
（7）位移测量范围：0～200mm；
（8）变形测量精度：±0.5%FS；
（9）位移测量精度：±1.0%Fs；
（10） 变形测量分度值：0.01mm；
3.转角部分
（1）转角顶出力：300kN；
（2）试验力测量范围：2%～100%F.S （6kN～300kN）；
（3）试验力准确度：≤±1%；
（4）测力方式：负荷传感器测力；
（5）变形测量范围：0～30mm；
（6） 变形测量分度值：0.001mm；、
（7）变形测量精度：±0.5%FS；
（8）工作活塞最大行程：150mm；
（9）位移测量精度：优于±1.0%Fs；
