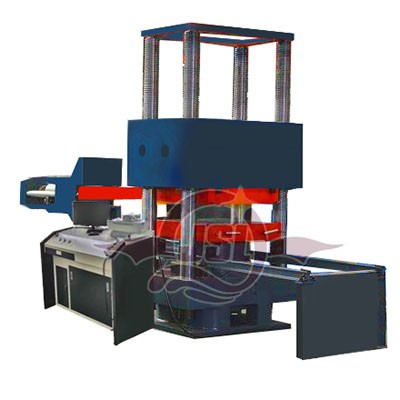

20000KN微机控制电液伺服压剪试验机
一、试验机正常工作条件
试验机应在下列条件下正常工作；
1） 在室温10℃～35℃范围内；
2） 相对湿度应不大于80%；
3） 电源电压380V波动应不超过额定电压的±10%；
4） 电源频率50Hz，三相五线制；
5） 工作环境应无冲击、无振动；
6） 无明显电磁场干扰，周围无腐蚀性介质；
7） 在稳固的基础上水平安装，其水平度不应大于0.2/1000；
二、系统保护
1） 试验机具备超载保护，油缸行程限位保护，横梁行程限位保护、液压系统最大压力保护等
载保护功能以及紧急停止功能；
2） 计算机处理各种试验数据，动态实时显示各类试验数据，并实时绘制时间－试验力、时间
位移、时间－变形、位移－试验力、试验力－应变、应力－应变等常规曲线；且具有曲线局
放大或还原，同组曲线叠加对比，用鼠标可在曲线上得到任意采样点的坐标值(x，y )等功能；
3） 软件具有各级管理权限设置功能、手动输入功能，且可根据用户要求进行修改和升级。
三、主机参数
1.垂向加载部分
1） 最大试验力：20000kN；
2） 试验力测量范围：2%-100%F.S（400~20000kN）；
3） 试验力测量精度：试验力示值的±1%；
4）油缸空载最大位移速度：0-40mm/min；
5）油缸最大行程：300mm；
6） 位移测量精度：±1.0%Fs；
7） 试验调整空间：0～1500mm；
8） 试验最大空间：1500mm；
2.横向剪切部分
1） 最大试验力：4000kN；
2） 试验力测量范围：2%-100%F.S.（80 kN～4000 kN）；
3） 试验力准确度：≤±1%；
4） 采用单出杆双作用活塞缸，活塞行程300mm；
5） 工作活塞推进速度：0～60mm/min；
6） 变形测量范围：0～150mm；
7） 位移测量范围：0～300mm；
3.转角部分
1） 最大转角顶出力：1500kN；
2） 试验力测量范围：2%～100%F.S （30kN～1500kN）；
3） 试验力准确度：≤±1%；
4） 测力方式：高精度负荷传感器测力；
5） 变形测量：四只光栅式数字位移传感器测量试样的翻转变形；
6） 工作活塞最大行程：200mm；
7） 工作活塞移动速度：0～60mm；
8） 位移测量范围：0～200mm；
