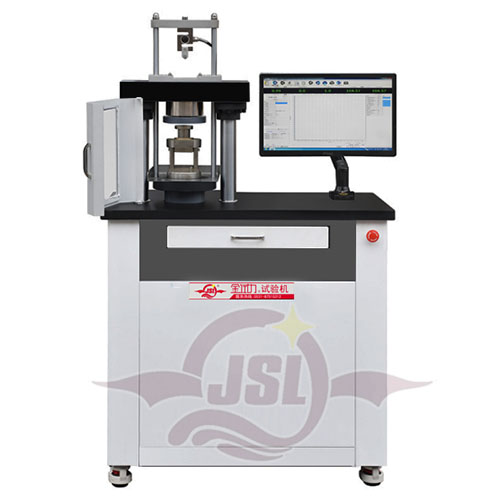

YDW-300S符合新标准，是参照国家标准GB/T50081-2019《混凝土物理力学性能试验方法标准》、GB/T17671-2021《水泥胶砂强度检验方法(ISO法)》生产制造的适用于测定混凝土的抗折强度、抗压强度的集水泥抗折抗压为一体的新一代压力试验机。
采用电子伺服控制系统，具有力闭环控制功能，能够实现等负荷速率加荷或等应力速率加荷，控制精度高，可靠性好。
该机摒弃了传统液压出力加载的方法，采用伺服电机等组成丝杠螺母出力加载。具有工作时静音、无油污染、结构坚固可靠等优点。特别是控制位移变得从容，得心应手。无需调试，就位接电即可运作 。
2、基本结构
试验机由丝杠螺母机构、主机架、控制系统，传感器及PC机控制测力系统控制器组成。抗压部分采用两根立柱与台面板连在一起，升降丝杠螺母装置安放在台面板下侧。抗折部分也采用两根立柱将上梁与台面板连在一起，抗压传感器安装于上梁底部，抗折部分的立柱向下延伸固定在抗压部分的台面板上。采用丝杠螺母的加荷方式，通过丝杠与螺母的螺纹进行互锁，保证试验机的精度。电机通过支架安装在试验机底部，工作平稳且躁声低。PC机控制测力系统安放在主机侧边。
|
抗压强度试验 |
抗折强度试验 |
||
|
最大试验力 |
300KN |
最大试验力 |
10KN |
|
恒加荷速率 |
0.3kN/s～9.9 kN/s |
恒加荷速率 |
0.05kN |
|
上下压板间距 |
230mm |
截面边长 |
40mm |
|
承压板直径 |
φ120mm |
支座间跨度 |
100mm |
|
丝杠最大行程 |
90mm |
丝杠最大行程 |
70mm |
|
试验机示值精度 |
整机参数 |
||
|
示值相对误差（精度） |
±0.5% |
丝杠电机功率 |
交流750W |
|
示值重复性相对误差 |
1.0% |
供电电源 |
380V（±10%） |
|
回零相对误差 |
±0.1% |
外形尺寸 |
1200mm×560mm×1480mm |
|
试验机力值示装置的相对分辨率 |
0.5% |
整机重量 |
400Kg |
|
零点漂移 |
≤±0.1% |
|
|
