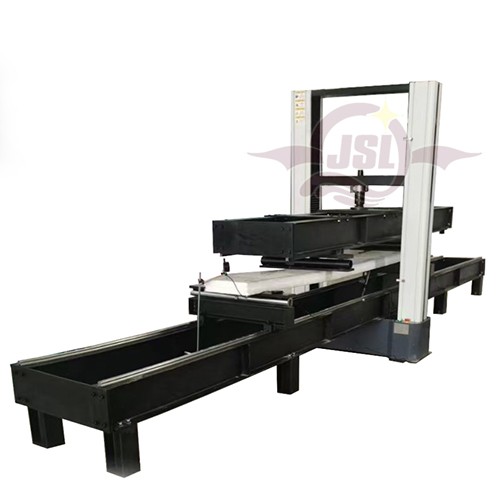

WDW-50KN蒸压加气混凝土板力学试验机采用台式龙门式结构，双导轨双立柱。主要由主机（包括机架、底座、传动系统）、夹具、变形测量系统、软件系统、电气系统构成。本试验机由四立柱和两个精密滚珠丝杠固定上横梁和工作台面，采用交流伺服电机及驱动器通过同步齿型带，带动两对高精度、无间隙的精密丝杠使中横梁上下移动，其具有结构合理、刚性大、加载平稳、稳定性能好等特点。
配置：蒸压加气混凝土板结构性能专用夹具加压钢板宽100mm，上支承辊间距100-300cm(可调)，下支承辊间距100-600cm(可调)。
WDW-50KN蒸压加气混凝土板力学试验机主要技术参数：
1.试验力：50KN；
2.试验机准确度等级：1级；
3.试验力测量范围： 1%—100%FS全程不分档；
4.试验力示值相对误差：±1%以内；
5.试验力分辨力：最大试验力的1/±300000全程分辨力不变；
6.变形测量范围：0.2%-100%FS；
7.变形示值相对误差：示值的±0.5%以内；
8.变形分辨力：最大变形量的1/±300000；
9.位移示值相对误差：示值的±1%以内；
10.位移分辨力：0.001mm；
11.横梁速度调节范围：0.01—500mm/min；
12.试样有效测试长度：6000mm；
13.试样有效测试宽度：600mm；
14.主机外型尺寸（长×宽×高）（不含抗折辅具）：
1200×360×1850（mm）
15.电源：220V±10%，0.75KW ；
16.主机重量（含夹具）：约1500kg。
