WAW-1000C系列电液伺服万能试验机横梁升降采用蜗轮蜗杆传动，电机减速机驱动用于调整试验空间的大小以满足不同试样的拉伸压缩要求，能够按照GB/T228-2002自动计算各种数值，并且能够打印各种试验报告（需要特殊定制），用户也可以自己编辑试验报告的格式。
一.功能及结构简述

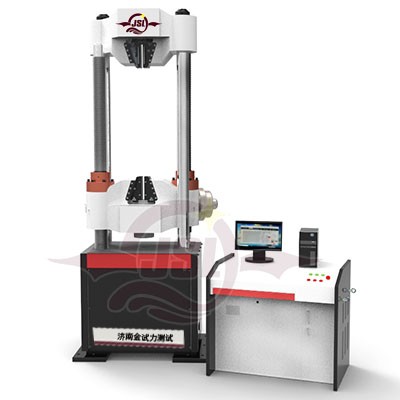

WAW-1000C系列微机控制电液伺服万能试验机主要用于金属材料的拉伸、压缩、弯曲、剪切等试验，增加简单的附件和装置，还能对木材、水泥、混凝土、橡胶及其制品进行试验。
主机采用油缸下置式结构，拉伸空间位于主机的上方，压缩、弯曲试验空间位于主机下方下横梁和工作台之间。
微机控制电液伺服测控系统，传感器测力，微机屏幕显示试验力、变形和各种试验曲线，能够实现等速试验力、等速变形、等速位移、负荷保持、位移保持等多种控制方式。
二、主要技术参数
|
序号 |
技术指标 |
参 数 |
||
|
1 |
最大试验力kN |
300 |
600 |
1000 |
|
2 |
试验力示值相对误差 |
≤示值的±1% |
||
|
3 |
试验力测量范围 |
最大试验力的2%~100% |
||
|
4 |
等速应力控制范围(N/mm2·S-1) |
2~60 |
||
|
5 |
应力速率误差 |
≤±5% |
||
|
6 |
等速应变控制范围 |
0.00025/s~0.0025/s |
||
|
7 |
应变速率误差 |
≤±5% |
||
|
8 |
等速位移控制范围(mm/min) |
0.5~50 |
||
|
9 |
位移速度相对误差 |
≤±5% |
||
|
10 |
夹紧方式 |
液压夹紧 |
||
|
11 |
圆试样夹持直径范围mm |
Φ10～Φ32 |
Φ13～Φ40 |
Φ12～Φ60 |
|
12 |
扁试样夹持厚度范围mm |
0~15 |
0~30 |
0~55 |
|
13 |
扁试样夹持宽度mm |
70 |
80 |
70 |
|
14 |
最大拉伸试验空间mm |
600 |
||
|
15 |
最大压缩试验空间mm |
500 |
||
|
16 |
控制柜外形尺寸mm |
600×480×960 |
||
|
17 |
主机外形尺寸mm |
1000×600×2365 |
1180×750×2633 |
1320×800×2965 |
|
18 |
电机功率kW |
3.8 |
4.1 |
6 |
|
|
|
|
|
|
|
20 |
立柱净间距(mm) |
530 |
650 |
|
|
21 |
上下压盘尺寸mm |
Φ125 |
Φ160 |
|
|
22 |
弯曲支棍间距mm |
350 |
600 |
800 |
|
23 |
弯曲支棍宽度mm |
140 |
||
|
24 |
容许弯曲度mm |
100 |
150 |
|
|
25 |
剪切试样直径mm |
Φ10 |
||
|
26 |
最大活塞行程mm |
250 |
||
|
27 |
活塞最大移动速度mm/min |
约70 |
约80 |
约50 |
|
28 |
试验空间调整速度mm/min |
约120 |
约150 |
|
