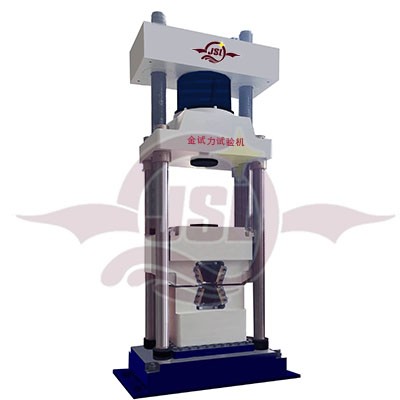

微机控制液压万能试验机WAW-3000A/4000A/5000A
3000KN-5000KN液压万能试验机采用框架结构，主机部分主要由油缸座、油缸活塞、移动夹头座、下夹头座、及负荷传感器等部件组成。上下双空间，机架刚度强度高，变形小，满足GB/T228.1-2010《金属材料拉伸试验 第1部分：室温试验方法》的要求，试验空间可调，方便不同长度试样的试验需求。
计算机控制系统控制整个试验过程，试验数据由负荷传感器测量，并传输至计算机，软件系统实时显示试验力和活塞位移，并能够自动分析、处理及存储试验结果，打印机可直接打印所需的试验报告。控制系统，自动采集并储存数据、绘制曲线，自动打印试验报告，计算机适时显示试验进程、显示试验力及试验曲线、操作简单可靠，便于操作。
3000KN-5000KN液压万能试验机主机技术参数
|
产品型号 |
WAW-3000A |
WAW-4000A |
WAW-5000A |
|
最大试验力（kN） |
3000 |
4000 |
5000 |
|
试验力测量范围 |
2%~100%Fn |
||
|
试验力示值相对误差 |
≤示值的±1% |
||
|
活塞行程（mm） |
300 |
300 |
300 |
|
拉伸试验空间（mm） |
800 |
1000 |
1000 |
|
活塞移动速度约（mm/min） |
50 |
50 |
50 |
|
试验空间调整速度约（mm/min） |
100 |
100 |
100 |
|
四立柱间距（长×宽）mm |
800×600 |
1000×800 |
1000×800 |
|
主机升降电机功率（kW） |
3 |
4 |
4 |
|
油泵电机功率（kW） |
5.5 |
7.5 |
7.5 |
|
主机质量（kg） |
19000 |
24000 |
26000 |
|
主机外形尺寸约（长×宽×高）mm |
1700×1400×4500（5500） |
2000×1600×4800（6100） |
2000×1600×4900（6300） |
