什么是动刚度，静刚度，动静刚度比，动静刚度试验方法

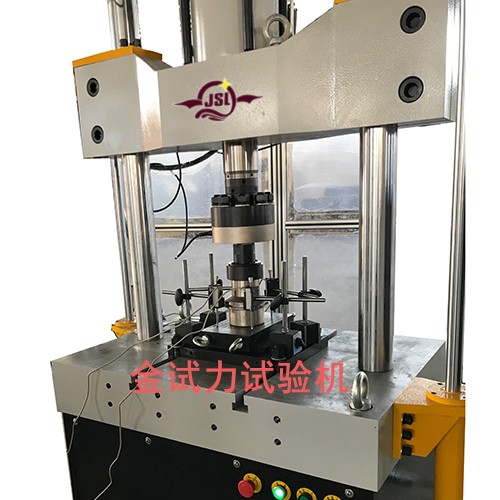

橡胶衬套动静刚度试验机主要用于橡胶弹性体材料,橡胶减震器材料的动静刚度,阻尼系数阻尼角等力学性能参数的测试和分析。

橡胶的动静刚度，说的是橡胶刚性模量和弹性模量。主要是在橡胶硬度、伸长变形，定伸力决定。

一、定义

静载荷下抵抗变形的能力称为静刚度，动载荷下抵抗变形的能力称为动刚度，即引起单位振幅所需要的动态力。

静刚度一般用结构的在静载荷作用下的变形多少来衡量，动刚度则是用结构的固有频率来衡量。

减振橡胶制品按载荷速度的不同分为静刚度、动刚度和冲击刚度。

当载荷缓慢加于减振器，变形速度在1cm/min左右,甚至更低，且橡胶的变形量不超过橡胶受试方向厚度的20%时，测得的力与变形的关系称为静刚度（Ks）。

减振器在以一定的振幅（不超过橡胶厚度的5%）和一定频率（一般为5~ 60Hz）交变载荷作用下，测得的振动刚度称为动刚度（Ks）。载荷以2~6m/s的速度使减振器变形时，测得的刚度称为冲击刚度（Ksh）。

动静刚度比即为测得的动刚度与静刚度的比值（Kd/Ks）。

二、动刚度静刚度试验方法

       1）静刚度测试方法

试验环境温度为（23士2）C。试验前，所有部件和设备在（23土2）C环境中至少静置24h。开始前，对试样进行预加载，静载100kN，卸载，停留1min，再次加载100kN，卸载，停留lmin。试验开始时，将两位移测试仪调零，以2~3kN/s速度均匀加载。当载荷加至F1和F2时，各停留1min，并分别记录位移D_1i，D_2i（均为两位移测试仪读数的平均值）。如此反复试验3次.计算3次D_1i，D_2i平均值，记为D1，D2。

静刚度计算：Ks=（F1-F2）/（D1-D2）

式中：F1-向被测阻尼标准试样施加的最小载荷，20kN；F2-向被测阻尼标准试样施加的最大载荷，70kN；D1-被测阻尼标准试样在加载至F1时的位移，mm；D2-被测阻尼标准试样在加载至F2时的位移，mm；Ks-静刚度，kN/mm。

2）动刚度测试方法.

试验环境温度为（23士2）C。试验前.所用部件和设备在（23士2）"C的环境中至少静置24h。将标准试样水平放置在试验机上。预加静载100kN，卸载.停留1min，再次加载100kN，卸载，停留1 min。正式试验，施加周期载荷20~70 kN，加载频率（4士1）Hz，载荷循环1000次。在最后的100次载荷循环中，记录10个循环的实际施加载荷F_1i，F_2i和位移D_1i，D_2i（采用两个位移测试仪测量时，均为两个位移测试仪的平均值）。计算F_1i，F_2i，D_1i，D_2i的平均值，分别记为F₁、F₂、D₁、D₂。

动刚度计算：K_d=（F₂-F₁）/（D₂-D₁.）

式中：F1一被测阻尼标准试样施加的实际最小动载荷，kN；F2-被测阻尼标准试样施加的实际最大动载荷，kN；D1-被测阻尼标准试样的最小位移，mm；D2-被测阻尼标准试样的最大位移，mm；Kd-动刚度，kN/mm。

动静刚度比即为测得的动刚度与静刚度的比值（Kd/Ks）。

动静刚度试验机 产品链接
